دستگاه ضبط تصاویر دیجیتال Digital Video Recording که به اختصار DVR نامیده می شود یک سیستم نظارت و کنترل بر دوربین های مداربسته آنالوگ است. این سیستم قابلیت های فرآوانی را برای دوربین ها فراهم می کند. از ضبط تصاویر با فرمت های تصویری و کیفیت های مختلف تا قابلیت های هشداری متنوع. ارتباط با شبکه و به کارگیری نرم افزارهای کاربردی.

دستگاه DVR را می توان به ساده ترین نحو به عنوان سرور سیستم مداربسته آنالوگ معرفی کرد. در سیستم مدار بسته آنالوگ دوربین های مدار بسته به دستگاه DVR متصل می شوند و از طریق این دستگاه ضبط، پخش یا انتقال تصاویر ممکن خواهد بود.

وظایف دستگاه DVR

برخی وظایف اصلی دستگاه DVR به شرح زیر است:

ضبط تصاویر دوربین های مدار بسته: از طریق دستگاه DVR می توان تصاویر دوربین های مدار بسته را (توسط هارد دیسک نصب شده در دستگاه) ضبط و مجددا بازبینی یا پشتیبان گیری کرد.

مشاهده تصاویر دوربین ها به صورت یکپارچه: با اتصال دستگاه DVR به نمایشگر شما می توانید تصویر تمامی دوربین ها را به صورت یکپارچه در یک صفحه ببینید.

تنظیم تصاویر و ضبط: DVR به شما این امکان را می دهد که تصاویر را به نحوه دلخواه خود تنظیم کنید. این تنظیمات شامل تنظیمات نور و رنگ، تنظیمات نوع و زمان بندی ضبط خواهد بود.

امکان اتصال به شبکه یا انتقال تصویر: از طریق پورت LAN موجود بر روی دستگاه DVR شما می توانید تصاویر دوربین های خود را به محیط شبکه کامپیوتری وارد کرده و یا انها را از طریق اینترنت ببینید.

کنترل دوربین های گردان : از طریق پورت RS485 موجود بر روی دستگاه DVR شما می توانید دوربین های گردان یا دوربین های زوم را کنترل کنید.

طبقه بندی دستگاه DVR

رایج ترین دستگاه های DVR از نظر تعداد کانال تصویر DVR های زیر هستند:

دستگاه DVR 04CH کانال : قابلیت نصب تا ۴ دوربین را دارد.

دستگاه DVR 08CH کانال : قابلیت نصب تا ۸ دوربین را دارد.

دستگاه DVR 16CH کانال : قابلیت نصب تا ۱۶ دوربین را دارد.

رایج ترین رزولوشن های ضبط دستگاه DVR عبارتند از:

D1

CIF

رزولوشن CIF چیست ؟

در سیستم های تلویزیونی از قالبهای متفاوتی برای نشان دادن روزلوشن یا تفکیک پذیری تصویر استفاده می شود. یکی از این قالب ها CIF نام دارد. مفهوم قالب CIF در استانداردهای تلویزیونی PAL و NTSC متفاوت است.

در سیستم PAL: در سیستم PAL تفکیک پذیری CIF معادل کیفیت ۳۵۲*۲۸۸ پیکسل است. تعداد فریم تصویر نیز حداکثر ۲۵ فریم در ثانیه خواهد بود.

در سیستم NTSC: در سیستم NTSC تفکیک پذیری CIF معادل کیفیت ۳۵۲*۲۴۰۰ پیکسل است. تعداد فریم تصویر نیز حداکثر ۳۰ فریم در ثانیه خواهد بود.

در ایران کلیه سیستم های تلویزیونی منطبق بر استاندارد PAL هستند.

قالب CIF در کیفیت تصویر معمولا با قلبهای دیگر مانند D1 ، ۴CIF، ۲CIF، QCIF مقایسه می شود.

رزولوشن D1 چیست ؟

در سیستم های تلویزیونی از قالب های متفاوتی برای نشان دادن رزولوشن یا تفکیک پذیری تصویر استفاده می شود. یکی از این قالب ها D1 نام دارد. مفهوم قالب D1 در استاندارد های تلویزیونی PAL و NTSC متفاوت است.

در سیستم PAL: در سیستم PAL تفکیک پذیری D1 معادل کیفیت ۷۲۰*۵۷۶ پیکسل است. تعداد فریم تصویر نیز حداکثر ۲۵ فریم در ثانیه خواهد بود.

در سیستم NTSC: در سیستم NTSC تفکیک پذیری D1 معادل کیفیت ۷۲۰*۴۸۰ پیکسل است. تعداد فریم تصویر نیز حداکثر ۳۰ فریم در ثانیه خواهد بود.

در ایران کلیه سیستم های تلویزیونی منطبق بر استاندارد PAL هستند.

قالب D1 در کیفیت تصویر معمولا با قالب های دیگر مانند ۴CIF، ۲CIF، CIF، QCIF مقایسه می شود. البته قالب D1 و ۴CIF تنها تفاوت اندکی در عرض تصویر دارند.

رزولوشن های ضبط دستگاه DVR

یکی از مهم ترین خصوصیات دستگاه های دی وی آر رزولوشن ضبط آنهاست. این رزولشن مشخص می کند اندازه تصویر ضبط شده چقدر باشد.
رزولولشن تصویر مهمترین عامل مشخص کننده جزئیات تصویر می باشد. از طریق افزایش رزولوشن تصویر ضبط شده DVR شما می توانید جزئیات بیشتری را در دسترس داشته باشید. درهنگام انتخاب دستگاه دی وی آر حتما باید به باید به رزولوشن ضبط دستگاه و تعداد فریم ضبط در این رزولوشن توجه کنید.

رزولوشن های ضبط DVR

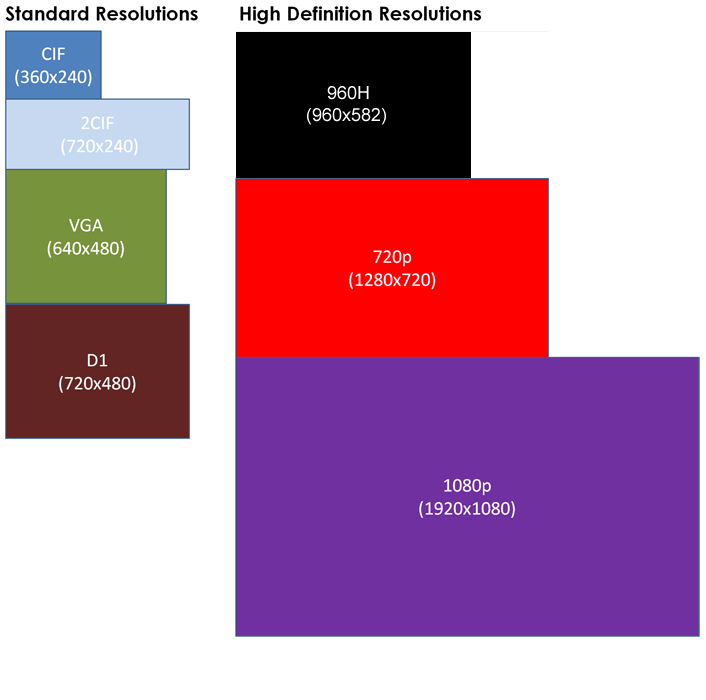

جدول زیر به صورت مختصر رزولوشن های ضبط دستگاه DVR را نشان می دهد.

محدودیت رزولوشن

دوربین های مدار بسته آنالوگ دارای محدودیت رزولوشن تصویر تا نهایتا WD1 هستند. از این رو رزولوشن ضبط دستگاه های DVR نیز بالاتر از این مقدار در نظر گرفته نمی شود.

در صورتی که نیاز به کیفیت ضبط بالا تر از WD1 داشته باشید بهتر است از سیستم مدار بسته تحت شبکه یا دیجیتال استفاده کنید.

قیمت دستگاه های DVR با توجه به کیفیت ضبط و تعداد کانال های آنها می تواند خیلی متغییر باشد.
